上周小编给大家介绍了滚动轴承的基本知识

今天给大家整理了关于轴承尺寸知识

快快快！拿好小本本

小编可是会抽查的哦

SKF轴承尺寸如何选择

SKF轴承的尺寸必须确保其足够坚固，以在确定的运行工况下提供所需或期望的使用寿命。

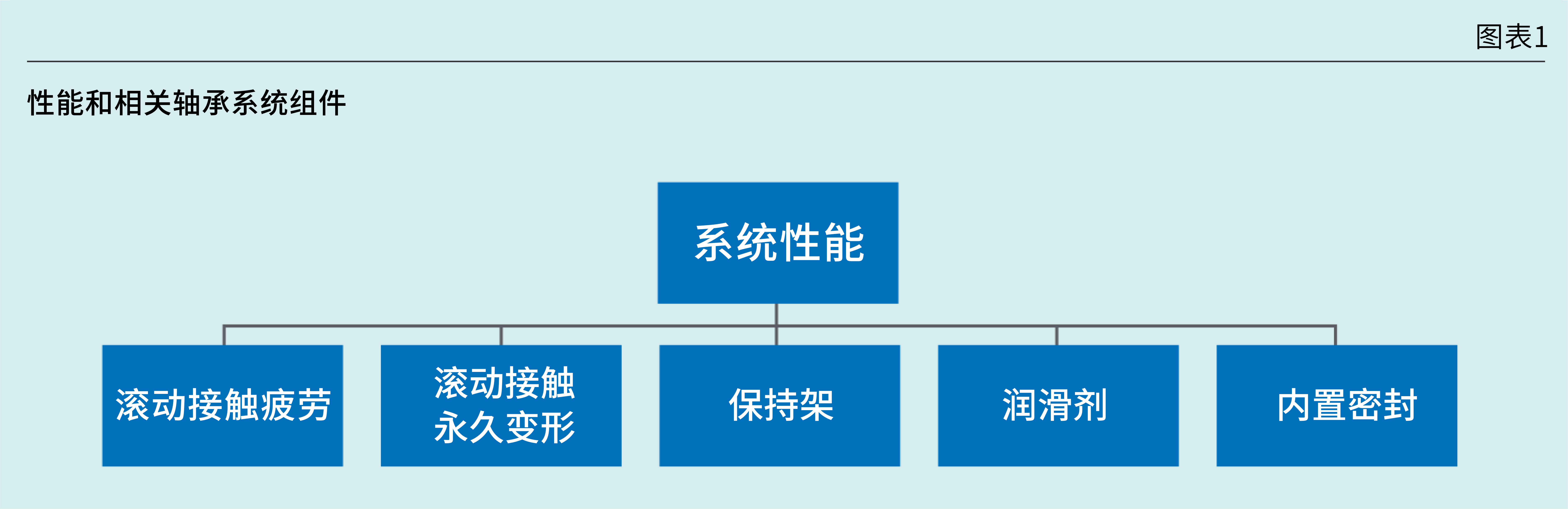

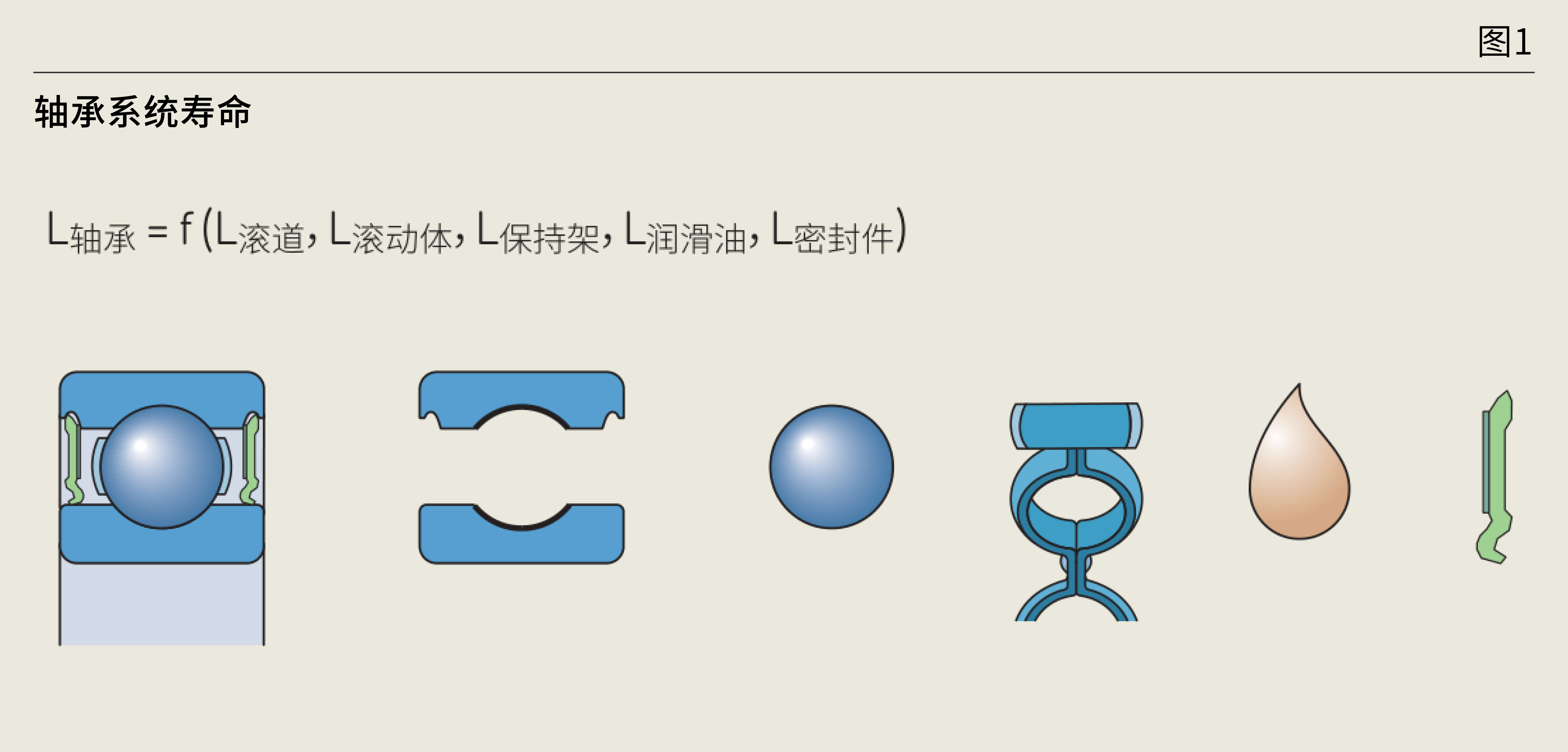

斯凯孚轴承可被视为由部件组成的系统:滚道、滚动体、保持架、密封件(如有)和润滑剂(图1)。每个部件的性能都有助于决定轴承的性能和使用寿命(图表1)。

考虑以下方面：

🔹滚动体和滚道上的滚动接触疲劳(RCF)其是大部分应用中决定轴承寿命的主要因素。

🔹当轴承静止或缓慢摆动时，作用在其上的重载所导致的滚动体和滚道的永久变形;或当轴承旋转时作用于其的冲击载荷所导致的滚动体和滚道永久变形。

🔹保持架类型或保持架材料一可能限制工作速度或允许的加速度或温度。

接触式密封唇口的速度限制一其可决定最高允许速度，而最高允许速度将影响运行温度，进而影响使用寿命寿命。

🔹润滑剂寿命一当润滑剂老化时，所导致的不良补充润滑状况会迅速缩短轴承。

设备的运行条件决定上述哪些因素对轴承性能和寿命产生的影响最严重。

滚动接触疲劳或永久变形对滚动体或滚道的影响与轴承尺寸直接相关。保持架类型和材料的影响与轴承尺寸无关。在闭式轴承中，润滑剂和內置密封的影响仅与轴承尺寸有间接关系。

因此可用于确定合适的轴承尺寸的两个主要标准是：

🔹根据额定寿命选择尺寸

此标准以所需的轴承寿命为基础，考虑滚动接触疲劳可能的影响，并需要计算轴承的基本额定寿命L10，或SKF额定寿命L10m°

🔹根据静载选择尺寸

此标准以轴承可以承受的静载荷为基础，考虑永久变形可能产生的影响，并需要计算轴承的静载荷安全系数S0。

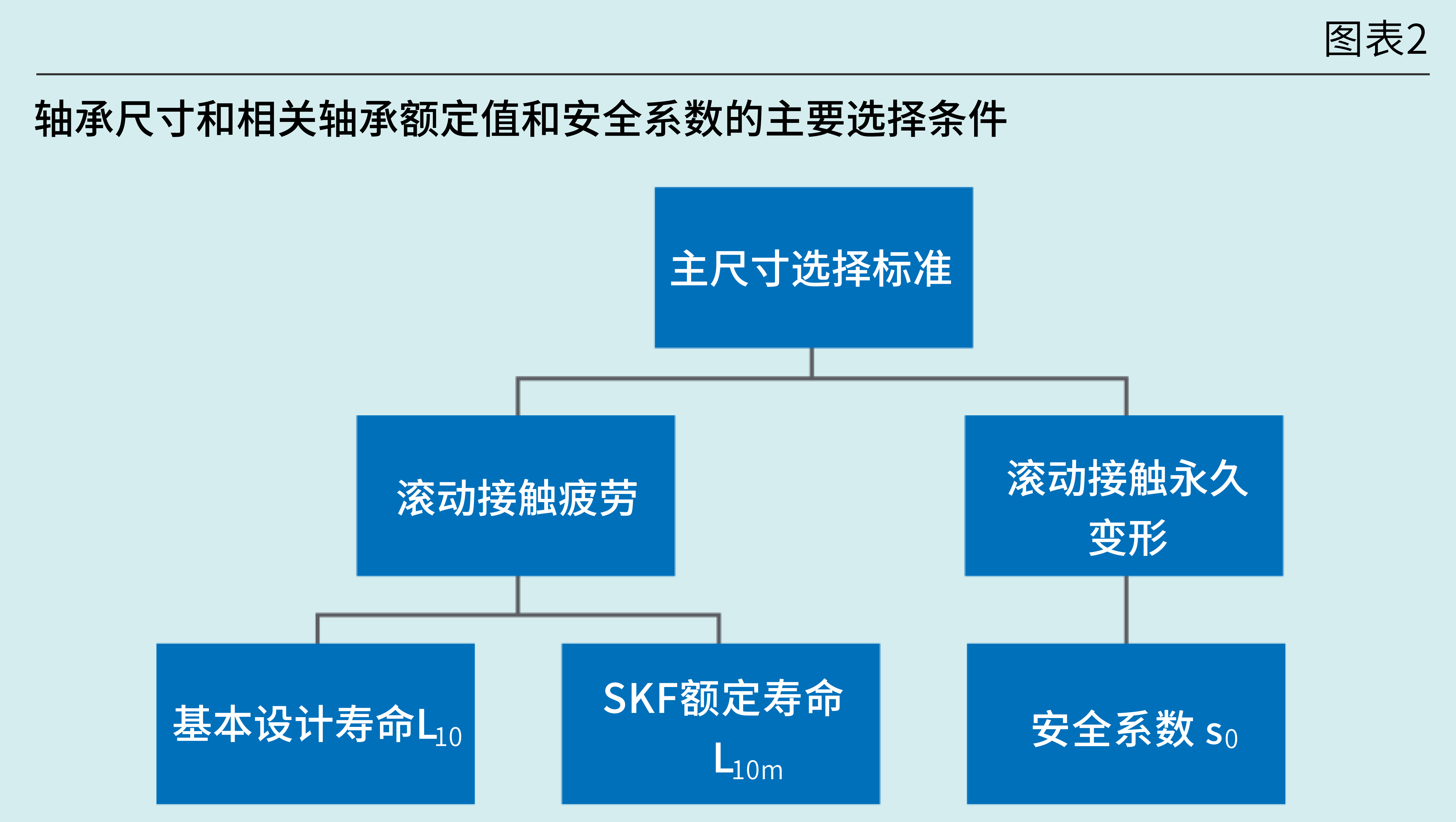

图表2中展示了这两个选型标准以及相关的轴承额定寿命和静载荷安全系数。

应采用的选型标准取决于轴承的工作条件：

🔹对于轴承在典型工作条件下运行的应用，即正常转速、良好润滑条件，且不承受重载或冲击载荷，请使用根据额定寿命选择尺寸。

🔹对于轴承以非常低的速度运行的应用，或在静止条件、极差的润滑条件或偶尔会产生冲击载荷条件下运行时，请使用根据静载选择尺寸。

请注意，有些应用必须考虑这两种选型标准，例如，在运行周期中偶尔存在冲击载荷的情况下。此外，对于轴承承受轻载的应用，还必须考虑最小载荷要求。

在轴承尺寸确定之后，在进行下一步骤之前，请确认轴承尺寸确定后的查清单。

诸如强度和适用性等轴承部件的其他属性见轴承选型过程的其他部分和产品章节，包括润滑和轴承设置。除考虑轴承尺寸之外，考虑上述属性可确保您获得优异的轴承性能。

根据额定寿命选择尺寸

对于轴承在典型工作条件中运行的应用，即正常转速、良好润滑条件，且不承受重载或最大载荷，根据所需的轴承寿命来确定合适的轴承尺寸，并应考虑滚动接触疲劳(RCF)可能产生的影响。

轴承额定寿命公式以及进行计算时必须确定的因素:

🔹轴承额定寿命一轴承额定寿命的基础，说明如何计算基本额定寿命L10和SKF额定寿命L10m。

🔹基本额定动载荷C。

🔹轴承当量动载荷P。

🔹寿命修正系数askF

🔹润滑条件-粘度比k

🔹疲劳载荷极限Pu

🔹污染系数nc

轴承额定寿命

如需估计轴承的预期寿命，您可以使用基本额定寿命L10，或SKF额定寿命L10m°

如果您在涉及润滑和污染的工作条件方面有经验，并且了解设备所处的工作条件不会对轴承的寿命产生显著影响，则可使用基本额定寿命计算法;否则，SKF推荐使用SKF额定寿命。

轴承寿命定义

对轴承寿命的定义是，在内圈或外圈滚道或者滚动体首次出现金属疲劳(剥落)迹象之前，轴承以一定速度运行所能够达到的旋转次数或工作小时数。

在相同的运行工况下，对外表看起来完全相同的轴承进行试验时，试验结果显示，旋转周期数或导致金属疲劳所需时间存在巨大差异。因此，根据滚动接触疲劳(RCF估计的轴承寿命不够精确，所以需要使用统计方法来确定轴承尺寸。

基本额定寿命L10是指数量足够多、表面上完全相同的轴承在相同工况下运行，其中90％的轴承预期会达到或超过的疲劳寿命。

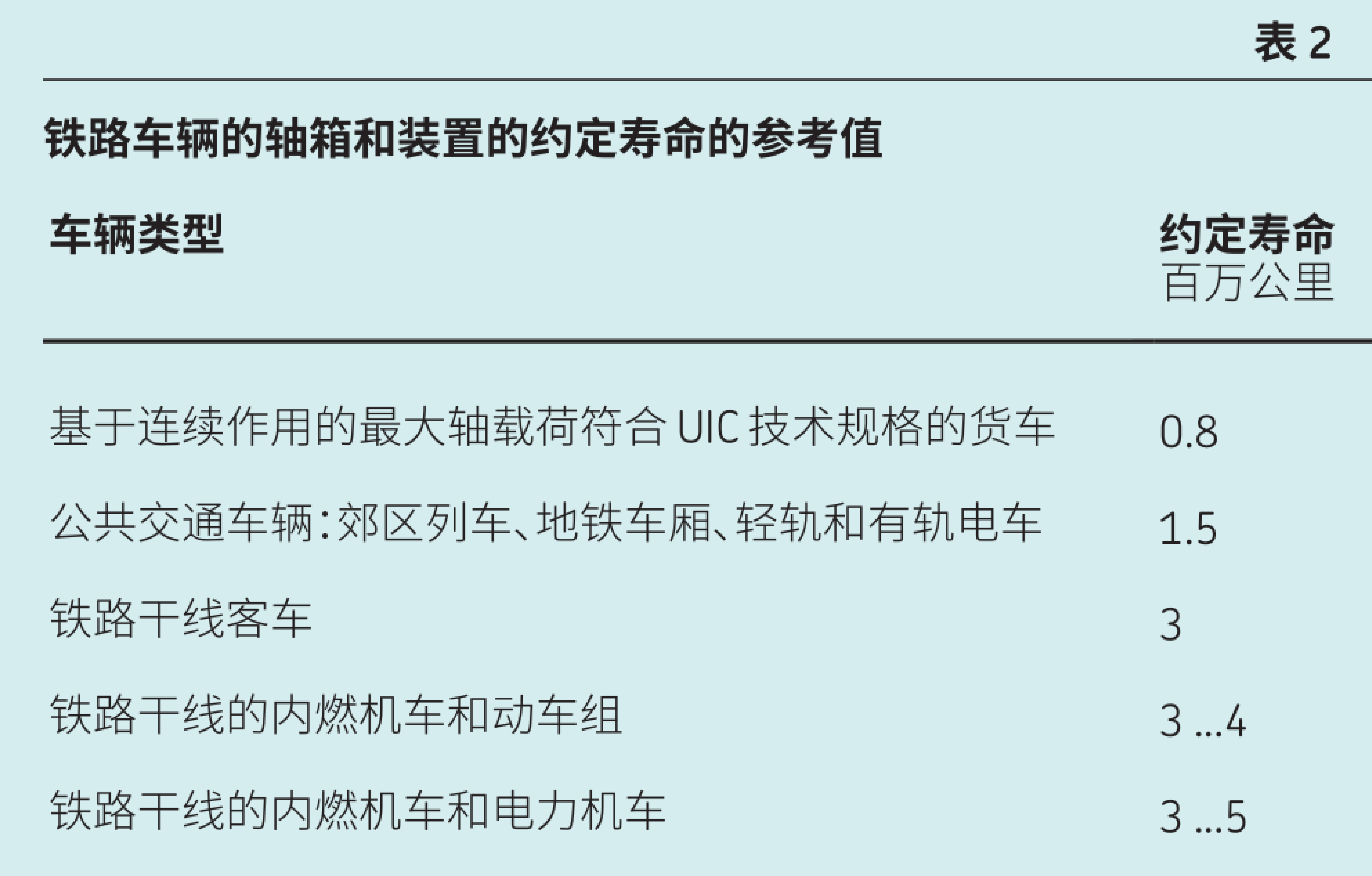

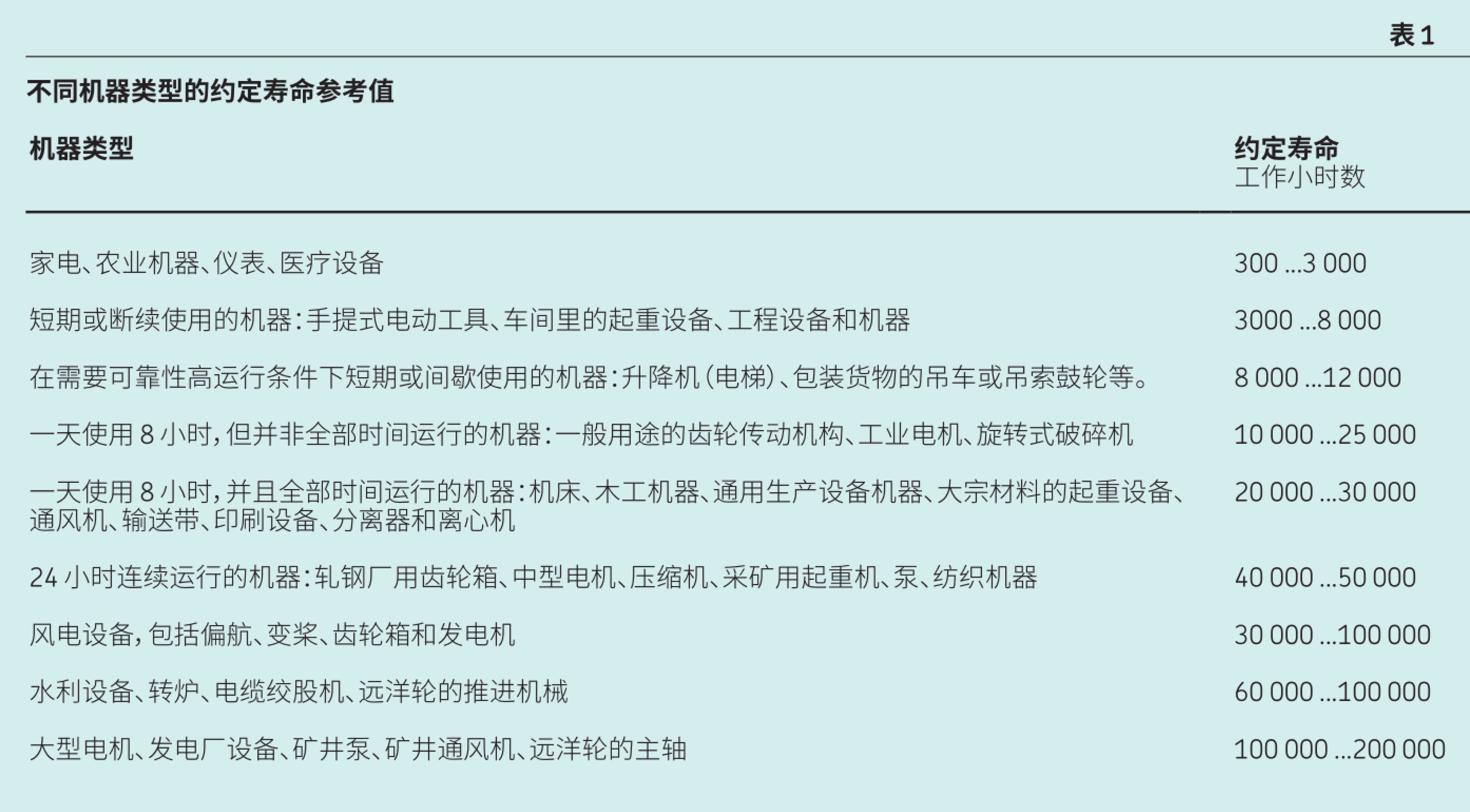

如需用上述定义确定相关轴承尺寸，可根据之前用过的尺寸选择经验，将计算出的额定寿命与轴承应用的预期服务寿命进行对比「否则，请参考表1和表2中列出的有关不同轴承应用约定寿命。

鉴于轴承疲劳寿命的统计分布特征，只要某个轴承失效概率是根据运行于相似条件下的一批轴承确定的，则单个轴承的观测失效时间便可根据其自身额定寿命进行估计。

对各种应用中轴承失效进行的众多研究表明，根据90％可靠性的设计准则和采用动态安全系数，可以设计出可避免典型疲劳失效且坚固耐用的轴承解决方案。

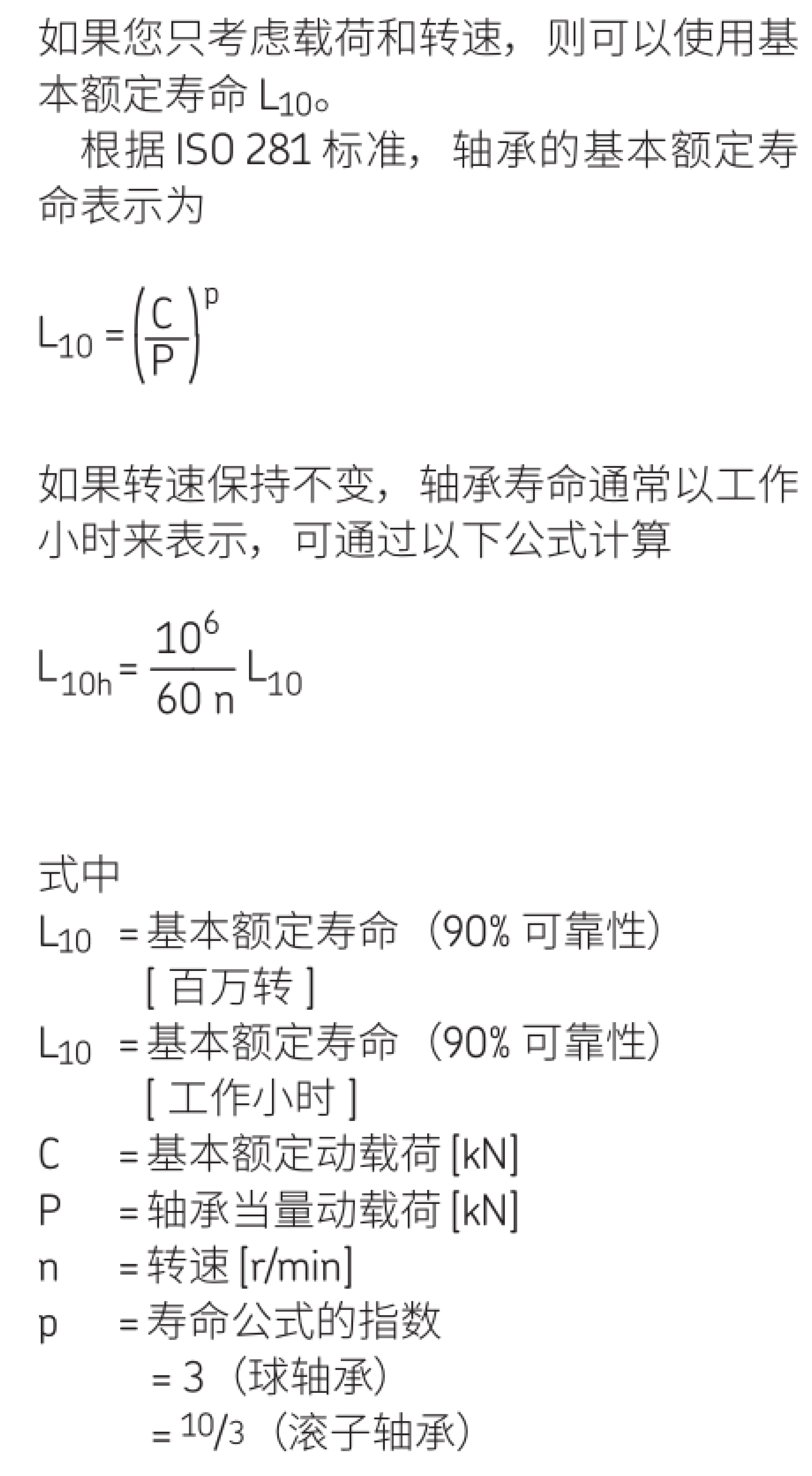

基本额定寿命

SKF额定寿命

由于现代轴承品质优秀，在具体应用中，轴承的实际工作寿命可能与计算得出的基本额定寿命相差甚大。在特定应用中，轴承的工作寿命不仅取决于载荷和轴承尺寸，还受诸多因素影响，包括润滑、污染程度安装情况和其他环境条件。

IS0 281使用寿命修正系数来补充基本额定寿命。寿命修正系数askF采用与IS0 281中所用的同一个疲劳载荷极限P概念(疲劳载荷极限Pu)。Pu值见产品表。与IS0 281中的一样，为了反映出三种重要的工作条件，寿命修正系数askF在计算中考虑了润滑条件(润滑条件-粘度比K)、与轴承疲劳载荷极限相关的载荷等级以及表示污染水平的系数ηc(污染系数，ηc)，使用以下公式

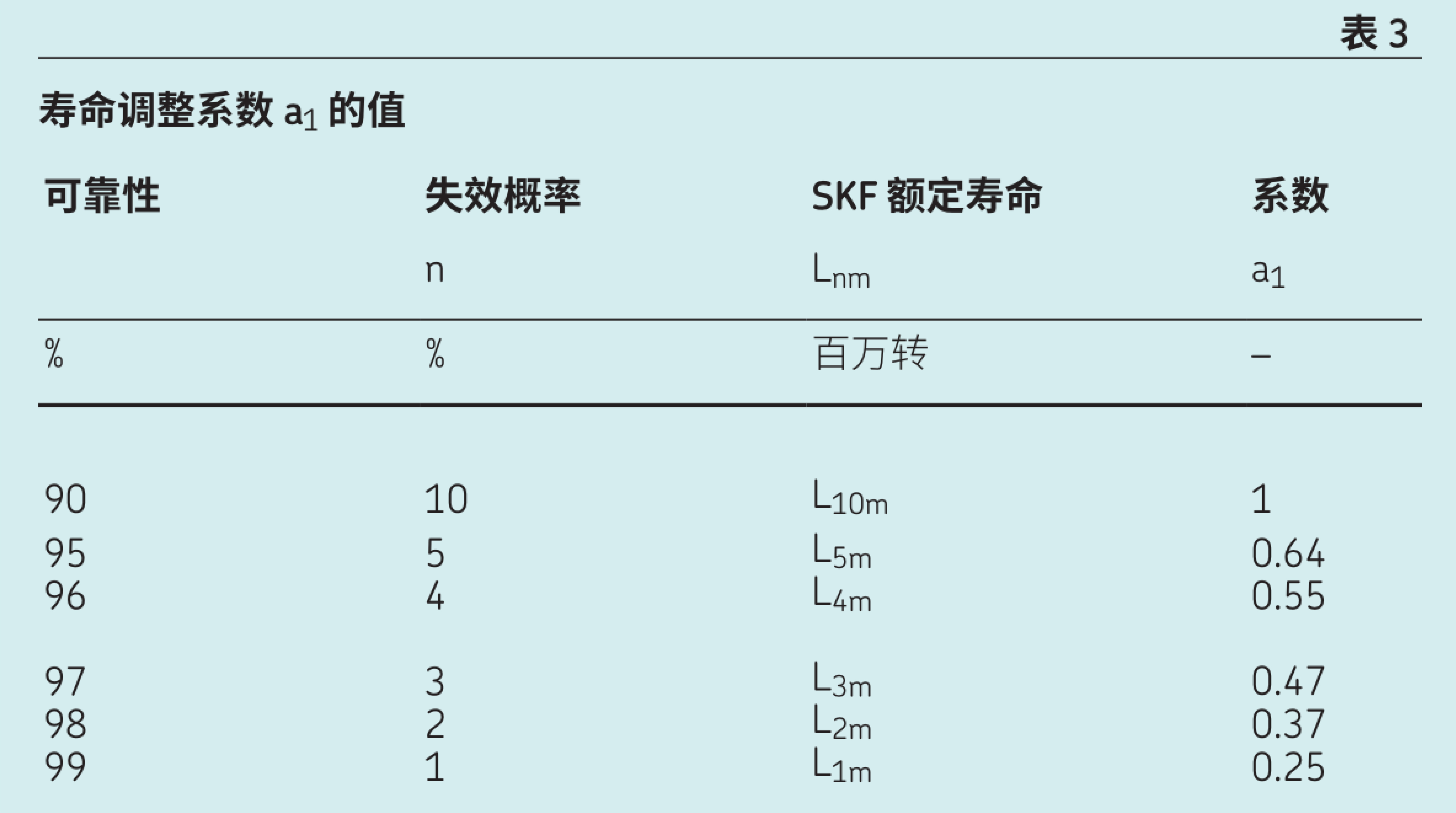

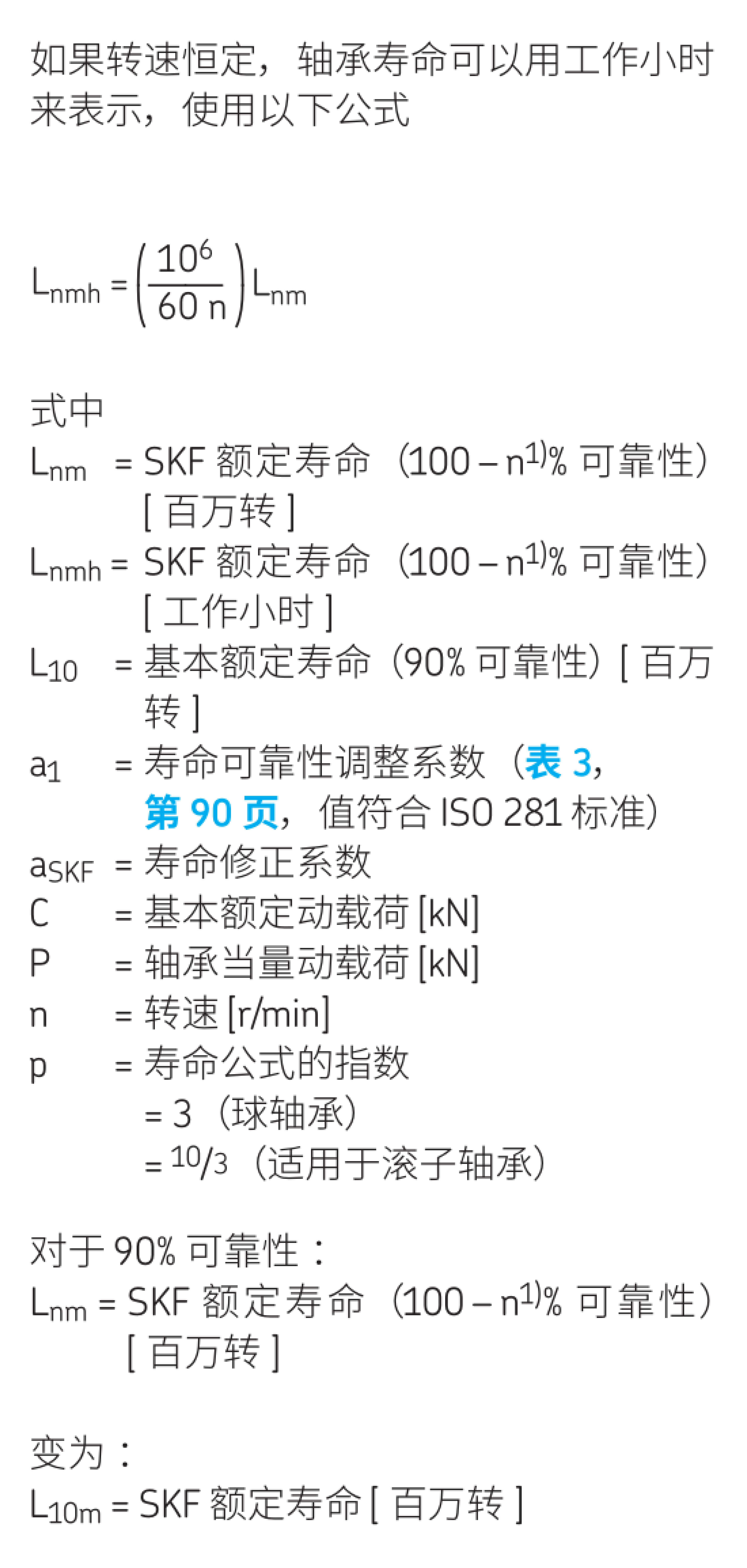

由于寿命可靠性调整系数a1与疲艻相关，因此与载荷等级P(低于疲劳载荷极限Pu关系不大。对于给定载荷，采用表示极高可靠性(例如99％)的寿命调整系数所计算的轴承尺寸，会导致选出的轴承过大。在这些情况下，必须根据轴承最小载荷要求校核轴承载荷。最小载荷的计算方法，表4提供了除百万转以外的表示轴承寿命单位的常用换算系数。
